लूज फाइबर ड्रायर

I. परिचय

यो लुज फाइबर ड्रायर परम्परागत ड्रायरको एक सुधारिएको संस्करण हो, उच्च स्तरको स्वचालन, सजिलो सञ्चालन, सुकाउने चेनको लागि फराकिलो समायोज्य गति दायरा, र उच्च ऊर्जा दक्षता।

II। मुख्य प्राविधिक विशेषताहरू

1. तातो हावा रिसाइक्लिंग प्रणाली र ऊर्जा बचत डम्परहरू अपनाउछ, ऊर्जा दक्षता र थप एकसमान सुख्खा सुनिश्चित गर्दै;

2. मुख्य ड्राइभ चेनले फ्रिक्वेन्सी रूपान्तरण गति नियमन प्रयोग गर्दछ विभिन्न ढीला फाइबर सुकाउने प्रक्रिया आवश्यकताहरु लाई अनुकूलन गर्न;

3. प्रत्येक सुख्खा कक्षमा एक स्वतन्त्र निकास पोर्ट छ, विभिन्न कार्य अवस्था अनुसार निकास भोल्युम समायोजन गर्न अनुमति दिन्छ, ऊर्जा बचत;

4. सुख्खा कक्षमा एक स्वतन्त्र स्वचालित तापमान नियन्त्रण प्रणाली छ, जसको परिणामस्वरूप न्यूनतम तापमान विचलन हुन्छ;

5. चिसो हावा इनलेट र आउटलेटमा तानिन्छ, सुके पछि एकसमान फाइबर तापमान सुनिश्चित गर्दै;

6. फिल्टर स्क्रिन सफा गर्न सजिलो छ।

III। मुख्य कन्फिगरेसन

1. मुख्य क्षेत्र: लुज फाइबर ड्रायर दुई भागमा विभाजित छ: एक सुख्खा क्षेत्र (3 कम्पार्टमेन्ट) र एक प्रसारण डिब्बा।

२. परिक्रमा गर्ने फ्यान: सुकाउने क्षेत्रको माथिल्लो भागमा १५ किलोवाटको घुमाउरो फ्यान जडान गरिएको छ, जसले चेम्बर भित्र हावा प्रवाहलाई अझ प्रभावकारी बनाउँछ।

3. एयरफ्लो वितरण: परिसंचरण फ्यान एक एयरफ्लो वितरण बाफलले सुसज्जित छ, सहज र अधिक समान वायुप्रवाह सुनिश्चित गर्दै र सुख्खा गुणस्तरको ग्यारेन्टी गर्दछ।

4. ड्राइङ चेम्बर स्टिल फ्रेम: २.५ मिमी मानक स्क्वायर ट्युबिङ प्रयोग गरेर निर्माण गरिएको।

5. तापक्रम नियन्त्रण: भाप नियन्त्रण गर्न भरपर्दो वायमेटिक डायाफ्राम भल्भले सुसज्जित, सुक्खा कक्ष भित्र स्थिर तापक्रमलाई प्रभावकारी रूपमा कायम राख्छ।

6. ड्रेनेज: बाइपास Y-भल्भको साथ उच्च-प्रदर्शन इन्भर्टेड बाल्टी-प्रकारको नाली प्रयोग गर्दछ, अधिक कुशल ड्रेनेज पुन: प्रयोग र स्टीम संरक्षणको लागि अनुमति दिन्छ।

7. प्रसारण जाल प्लेट: स्टेनलेस स्टील जाल बनेको।

8. तातो अपव्यय फिन: 1 डिब्बाहरूको दुई सेट, एल्युमिनियम सर्पिल घाउ डिजाइन प्रयोग गरेर;

9. ऊर्जा-बचत डम्परहरू: विद्युतीय डम्परहरू (आनुपातिक नियन्त्रण खोल्ने) शीर्षमा स्थापित छन्, अधिक ऊर्जा दक्षताको लागि तापक्रम अनुसार वास्तविक समयमा खोल्ने र बन्द हुने आकार समायोजन गर्दै;

10. जाल प्यानलहरू अन्तर्गत भग्नावशेष हटाउने: एक तल प्लेट माथिल्लो र तल्लो जाल प्यानलहरू बीचमा सजिलै सफा गर्न र लिन्ट र फ्लफ सङ्कलन गर्न स्थापना गरिएको छ;

11. प्रत्येक डिब्बा सजिलो दैनिक मर्मत र सफाई को लागी चल स्क्रिन संग सुसज्जित छ;

12. ड्राइभ मोटर फ्रिक्वेन्सी कन्भर्टर कन्ट्रोलसँग सुसज्जित छ, आवश्यकता अनुसार कन्भेइङ गतिको लचिलो समायोजनको लागि अनुमति दिँदै;

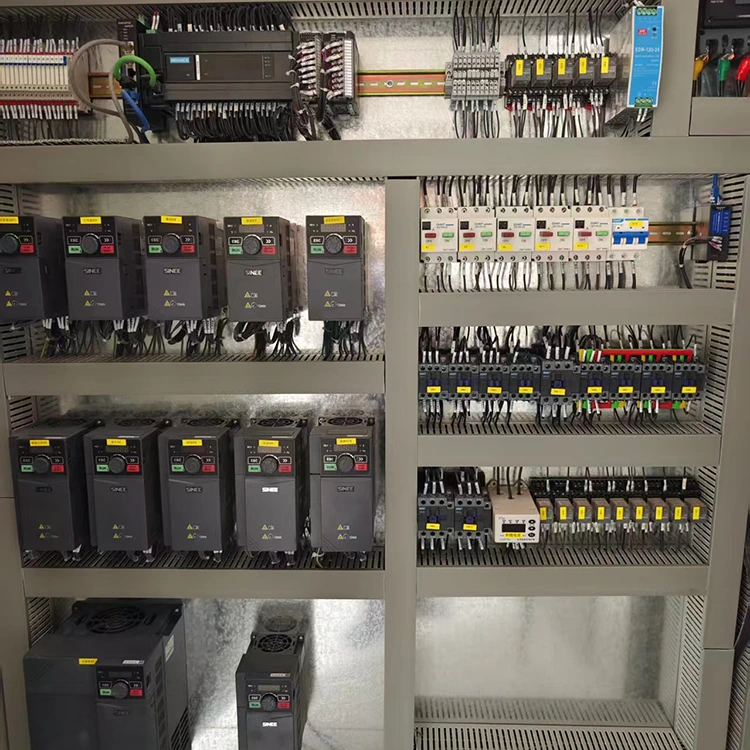

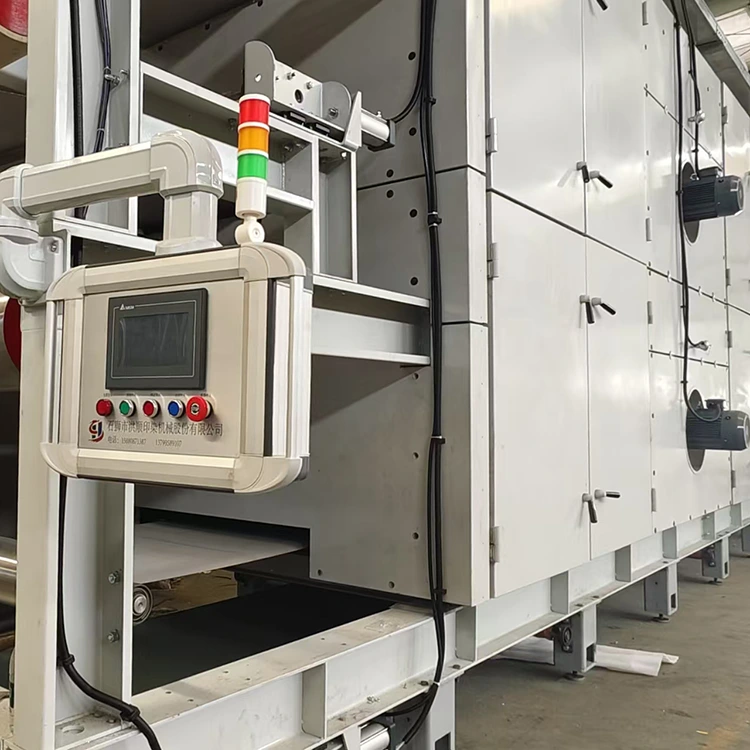

13. विद्युतीय नियन्त्रण: निर्मित PLC को साथ टचस्क्रिन नियन्त्रण, सरल सञ्चालन र सहज प्रदर्शन प्रदान गर्दै;

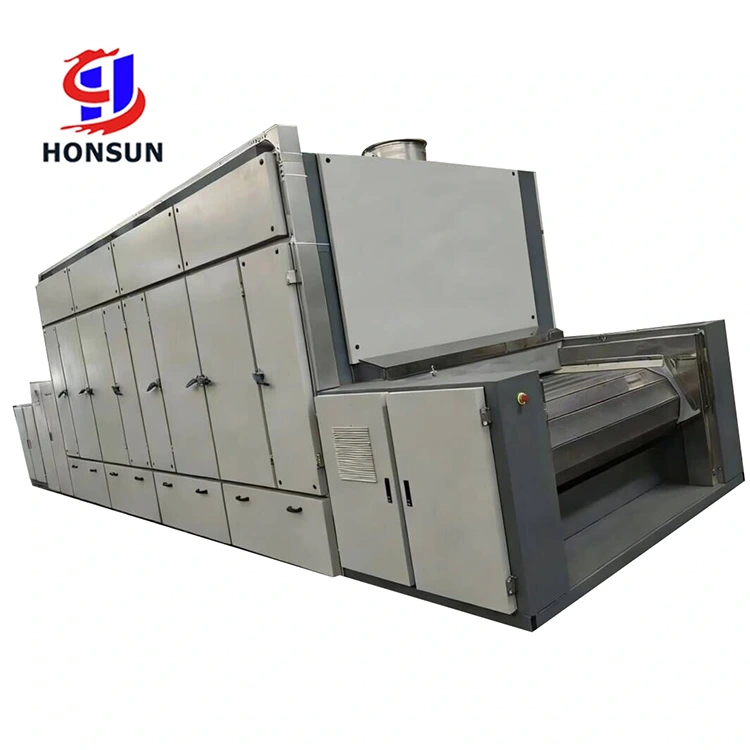

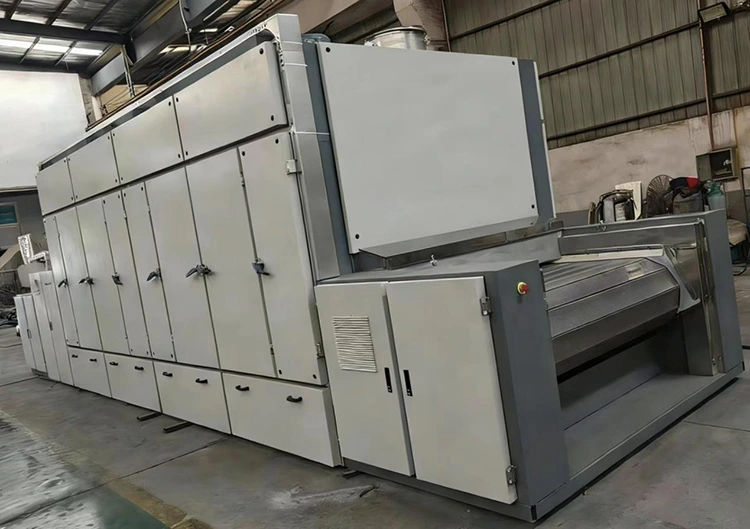

भौतिक चित्र

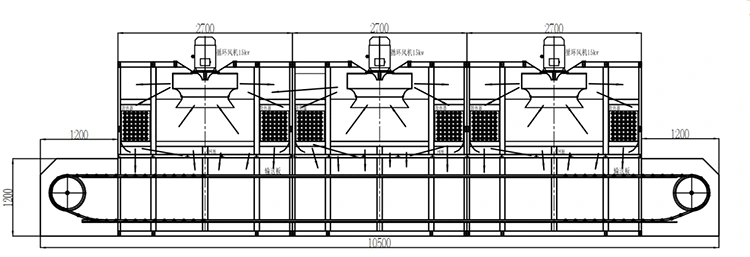

साइड आयाम रेखाचित्र

अगाडि आयाम रेखाचित्र
